Подвесной потолок
Применяется в помещениях различного назначения, с целью отделки, скрытия коммуникаций, повышения звукоизоляции и огнестойкости перекрытий. Имеет гладкую бесшовную поверхность. Подразумевает последующую декоративную отделку, например окраску. Вес 1 кв.м. - около 13 кг. Относ видимой поверхности от несущего перекрытия 70 - 1000 мм.
- анкерный подвес
- тяга (крепежный стержень)
- основной профиль CD 60 /27
- двухуровневый соединитель
- второстепенный профиль CD 60/27
- гипсокартонная плита

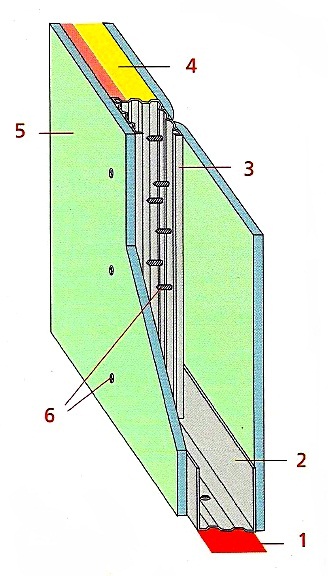

Стена с металлическим каркасом
- звукоизоляционная лента
- направляющий профиль UW
- стоечный профиль CW
- изоляционная минеральная вата
- гипсокартонная плита
- шурупы
Один ряд стоек, гипсокартонная плита в два слоя. Применяется в качестве внутренних ограждающих конструкций в помещениях различного типа. Конструкция наряду с высокими прочностными характеристиками и
огнестойкостью, обеспечивает высокую звукоизоляцию. Поверхность предназначена под последующую окончательную окраску, облицовку плитой и т.п. Bеc 1 кв. м. - около 49 кг. Максимальная высота перегородки: 4 - 6,5м (зависит от расстояния между профилями CW). Толщина перегородки: 75-125 мм. Предел огнестойкости - 98 мин.
Наряду с этими конструкциями на практике часто используются более сложные и функциональные схемы. Так для стен варьируется количество стоек, тип их расположения, толщина гипсокартонного пакета, заполнение пространства между плитами. Для потолков часто используется вариант "тонкой" подвесной, системы с использованием одноуровневого соединителя. Она позволяет сократить межпотолочное пространство до 45 мм.
